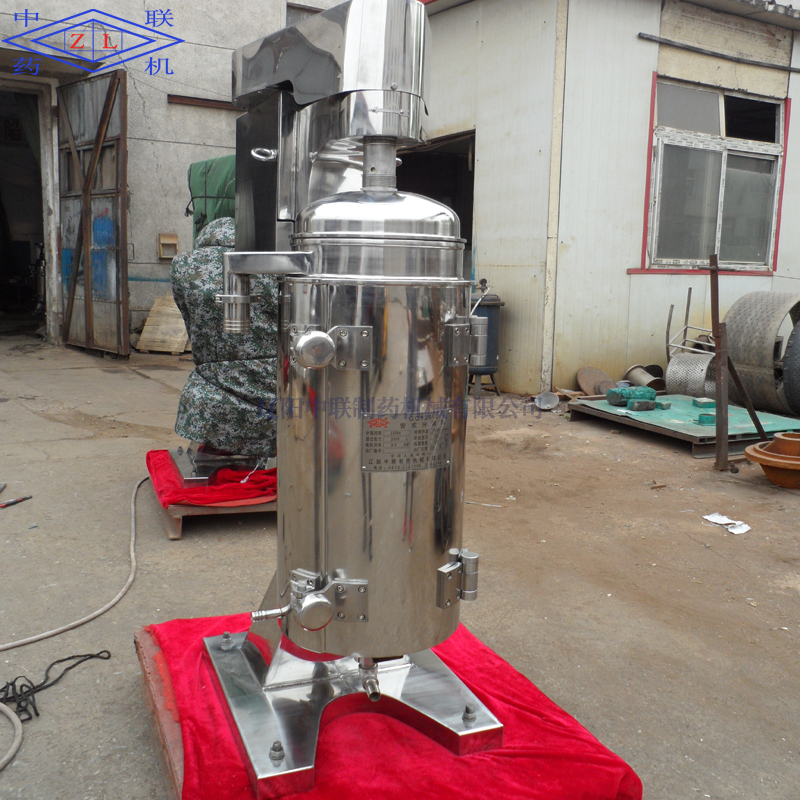

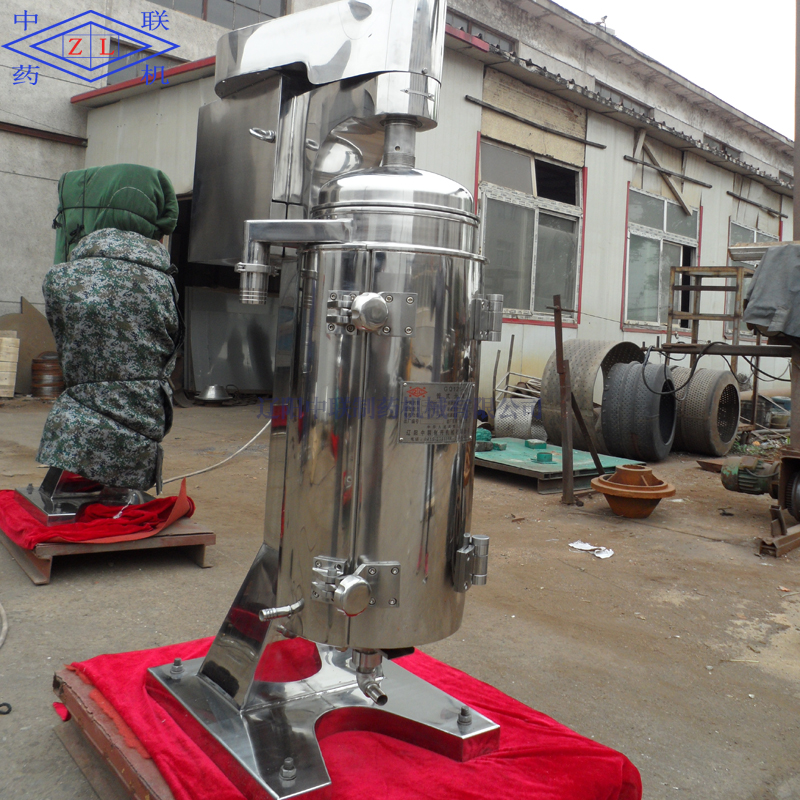

管式分離機
應用范圍：
GF型管式離心機：用于分離各種乳濁液，特別適用于二相密度差甚微的液液分離以及含有少量雜質的液液固分離。如各種油類，微粉物料，血漿生物藥品的分離以及從動物血中提取血漿，各種口服液，藥液等。
GQ型管式分離機用于分離各種難于分離的懸浮液，特別適用于濃度小，粘度大，固相顆粒細固液密度差較小的固液分離。如各種藥液，口服液的澄清，油漆，染料，各種蛋白，藻帶，果膠提取，橡膠溶液的提純等。
結構及原理：
該分離機為高速分離機，分離能力強。由機身，傳動裝置，轉鼓，集液盤進液軸承座組成，轉鼓上部是撓性主軸，下部是阻尼浮動軸承，主軸同連接座緩沖器與被動輪聯結，電動機通過傳動帶，張緊輪將動力傳遞給被動輪，從而使轉鼓繞自身重心高速旋轉，形成強大的離心力場。物料由底部進液口射入，離心力迫使料液沿轉鼓內壁向上流動，且因料液不同組分的密謀差而分層。
GF型，密度大的液相形成外環，密度小的液相形成內環，流動到轉鼓上部各自的排液口排出，微量固體沉積在轉鼓壁上，待停機后工人卸出。
GQ型。密度較大的固體微粒逐漸沉積在轉鼓內壁形成沉渣層，待停機后人工卸出，澄清后的液相流動到轉鼓壁上部的排液口排出。
技術參數表
|
項目 型號 |
GQ(F)45J
GQ(F)45A |
GQ(F)75J
GQ(F)75A |
GQ(F)105J
GQ(F)105A |
GQ(F)125J
GQ(F)125A |
GQ(F)150J
GQ(F)150A |
|
轉鼓內經(mm) |
45 |
75 |
105 |
125 |
142 |
|
轉鼓有效高度 |
280 |
430 |
730 |
735 |
700 |
|
轉鼓沉積容積(L) |
0.45 |
2 |
5.5 |
7.4 |
10 |
|
轉鼓轉速(r/min) |
28000 |
20000 |
16000 |
15000 |
14000 |
|
轉鼓最大分離因數 |
19800 |
16770 |
15025 |
15500 |
15570 |
|
進料口嘴直徑 |
2.3 |
2.3.5 |
4 6 8 |
6.8.10 |
6.8.10 |
|
物料進口壓力(MP) |
＞0.05 |
＞0.05 |
＞0.05 |
＞0.05 |
＞0.05 |
|
生產能力(kg/h) |
≈100 |
≈500 |
≈1200 |
≈2000 |
≈3000 |
|
電機型號 |
串激電機 |
Y90S-2 |
Y90S-2 |
Y90L-2 |
Y100L-2 |
|
電機轉速 |
4500 |
2840 |
2880 |
2880 |
2880 |
|
電機功率（KW） |
0.6 |
1.5 |
2.2 |
3.0 |
3.0 |
|
外形尺寸（長*寬*高） |
580x650x750 |
800x400x1200 |
800*700*1400 |
850x500x1600 |
800x700x1600 |
|
機器重量(KG) |
120 |
300 |
420 |
610 |
610 |
|
散熱面積（㎡） |
0.5 |
0.5 |
0.5 |
0.5 |
0.533 |
|
承受壓力（Mpa） |
1 |
1 |
1 |
1 |
＜2.4 |
